特徴・課題

特徴

・変速ギヤボックスと太陽電池用モーターの使用により、最大発電電圧５Vを実現。

・２号機は変速ギヤボックスの変更により、１号機に比べ強度が大幅UP。

・ハンドル部分にフィルムケースを使用することにより、ハンドルと手に起きる摩擦をなくすことに成功。


課題

・ギヤの大きさを大きくすることで、発電電圧をさらに上げることが可能。ただし、市販のギヤボックスでは２号機に使用したサイズが最大のようなので、大きめのギヤを購入し、ギヤボックスを自作することが今後の課題。

材料（第２号機）

木材、　太陽電池用モーター（タミヤソーラーモーター０２）、　ハイパワーギヤーボックスＨＥ（タミヤ模型製）、　フィルムケース、　木ねじ、　ボルト、　ナット、　導線、　みの虫クリップ、　瞬間接着剤

作り方（第２号機）

上記の材料を使って、自分なりに工夫して作ってみましょう！作る上でのポイントをいくつか挙げておきます。

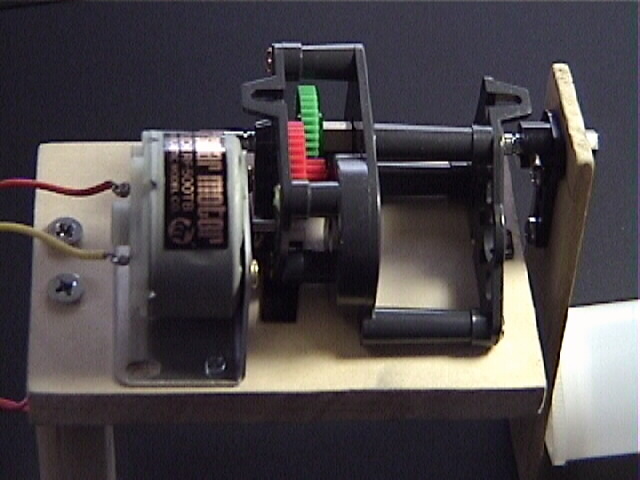

ポイント�@　ギヤーボックスのモーターを取り付ける位置には、太陽電池用モーターが大きすぎて入りません。そのため、モーターは別の部分に取り付けます。そのとき、ギヤーボックスの一部に穴を開けて、ギヤが噛むようにします。ギヤがうまく噛むように、しっかり位置を確認してから取り付けましょう。ギヤの噛み合わせが非常に重要です。

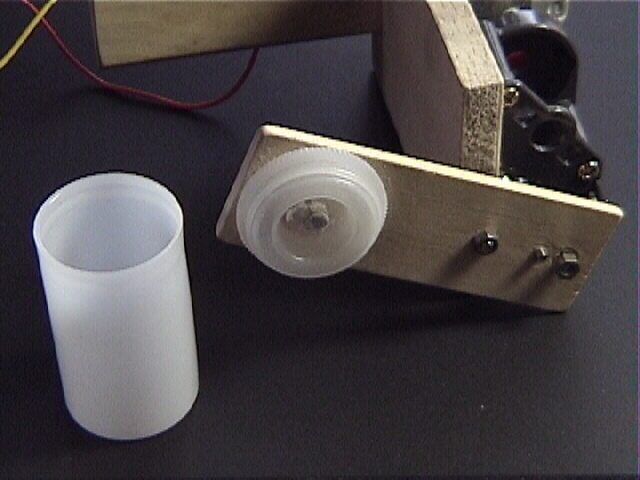

ポイント�A　フィルムケースがはずれないように、取り付けるボルトとナットを瞬間接着剤でとめましょう。

ポイント�B　ハンドルを回したときに、ギーギー音がする場合は、ギヤがうまく噛んでいないか、ギヤがギヤボックスの壁に当たっている可能性があります。調整すれば直りますので、色々試してみてください。
